FK 6 ASKD - Double laminar sealing rings combined

for bores

Application “FK6 ASKD” Outside clamping combined double rings (3 rings = 1 set)

Doppelt gewundene Lamellenringe FK6 ASKD dienen zur Fettabdichtung von Wälz- und Gleitlagern und schützen, gefettet, gegen Fettaustritt sowie gegen Staub-, Schmutz- und Spritzwassereintritt, insbesondere dann, wenn höhere Abdichtungsansprüche gestellt werden. Durch die zusätzliche Abdichtung des Nutgrunddurchmesser wird, infolge des vergrößerten Umlenkungseffektes, die Abdichtungswirkung optimiert.Aufgrund der einfacheren Montage in die Nuten wird nach Möglichkeit die Anordnung FK6 ASD oder FK6 ASKD der Anordnung FK6 ISD oder FK6 ISKD vorgezogen. Die Ringträger können aus Stahl, Gusseisen, Leichtmetall oder Kunststoff sein, je nach Anwendungsfall bzw. technischer Notwendigkeit.

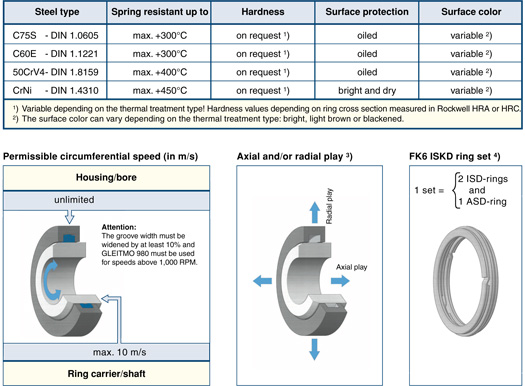

Ring materials

Axial and/or radial play:

The groove width “A” must be widened by twice the play if play occurs in the area of the rings. The groove base diameter “D2″ must be reduced by the radial play if radial play occurs. Damage to the rings and the surrounding components occurs if this is not adhered to. It is recommended to use the full groove width tolerances, especially in the case of thermal expansion.

Installation information:

Click here.

Order information:

The ring diameter information must match the housing or bore diameter dimensions “D1″ for all inquiries and/or orders. The rings can be ordered individually or in sets (1 set = 2 ASD rings + 1 ISD-Ring)..

Run and installation tests:

Run and installation tests under operating conditions must be performed in each case before standard production of our laminar rings can begin to determine whether the desired sealing effects can be achieved.
