Popis výrobku

FK 6 ISKD - dvojité lamelové těsnící kroužky

pro hřídele

Použití kombinovaných dvojitých kroužků FK6 ISKD s vnitřním předpětím (3 kroužky = 1 sada)

Dvojitě vinuté lamelové kroužky FK6 ISKD slouží k tukovému utěsnění valivých a kluzných ložisek a chrání, pokud jsou mazány tukem, před výstupem tuku, jakož i proti vnikání prachu, nečistot a ostřikové vody, zejména tehdy, když jsou kladeny vyšší nároky na utěsnění. Dodatečným utěsněním základního průměru drážky je v důsledku zvýšeného vratného efektu optimalizován účinek utěsnění.

Na základě jednodušší montáže kroužků do drážek nosičů kroužků je dle možnosti preferováno uspořádání FK6 ASD nebo FK6 ASKD před uspořádáním FK6 ISD nebo FK6 ISKD Nosiče kroužků mohou být z oceli, litiny, lehkého kovu nebo plastu, podle případu použití, příp. technické nutnosti.

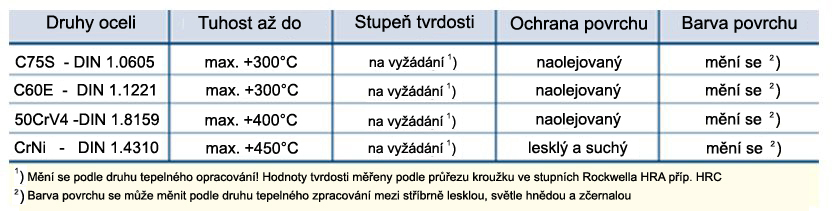

Materiály kroužků

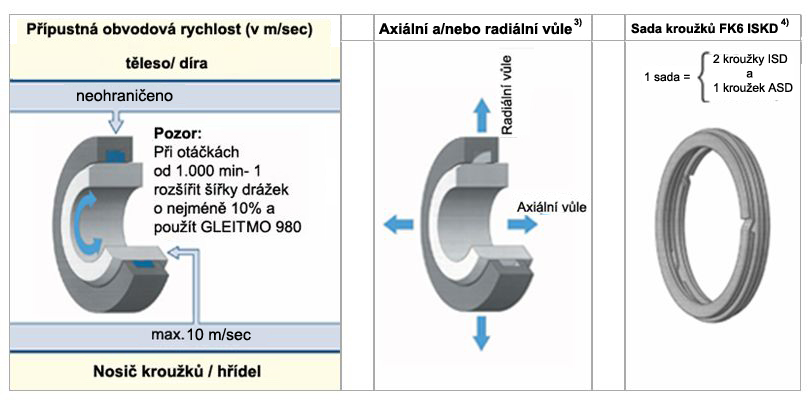

Axiální a/nebo radiální vůle:

Vyskytuje-li se v oblasti kroužků axiální vůle, musí být šířka drážky A rozšířená o dvojnásobek vůle. Vyskytuje-li se radiální vůle, musí být základní průměr drážky D2 zvětšen o radiální vůli. Nebere-li se na toto ohled, vyskytnou se na kroužcích a na přilehlých konstrukčních součástech poškození. Doporučuje se využívat tolerance šířky drážky, v každém případě při tepelném roztažení

Montážní pokyny:

Viz zde.

Objednací označení:

U dotazů a/nebo objednávek musí údaj průměru kroužku přesně souhlasit s průměrem D1 hřídele. Kroužky mohou být objednány jednotlivě nebo v sadách (1 sada = 2 kroužky ISD + 1 kroužek ASD).

Provozní a montážní zkoušky:

Před sériovým použitím našich lamelových kroužků musí být každopádně provedeny provozní a montážní zkoušky za provozních podmínek, aby se stanovilo, zda je možno dosáhnout požadovaného těsnícího účinku.
