Popis výrobku

FK 7 DSB - dvojité lamelové pojistné kroužky

pro díry

Použití dvojitého kroužku FK7 DSB pro díry

Hodnotné doplnění jednoduše vinutých lamelových bezpečnostních kroužků FK7 ESB představují dvojitě vinuté lamelové bezpečnostní kroužky FK7 DSB pro díry. Spektrum využití dvojitě vinutých lamelových bezpečnostních kroužků FK7 DSB pro díry je prakticky všude tam, kde konstrukční součásti mají být bezpečně axiálně omezeny, fixovány a upnuty, např. v konstrukci pohonů, u stavebních a zemědělských strojů, u upevňovacích prvků ve výrobě vozidel a strojů, v průmyslu valivých a kluzných ložisek, při stavbě lodí a letadel, u pásových dopravních zařízení, navijáků, klínových řemenic atd.

Výhody dvojitě vinutých lamelových bezpečnostních kroužků:

  • Kruhovitost uzavřeného vinutí přes 360° zaručuje pevný kontakt se základem drážky a plný obvodový uzávěr
  • Rovnoměrná dynamická hmotnost během rotace
  • Vyšší axiální zatížitelnost vůči jednoduše vinutým lamelovým bezpečnostním kroužkům FK7 ESB

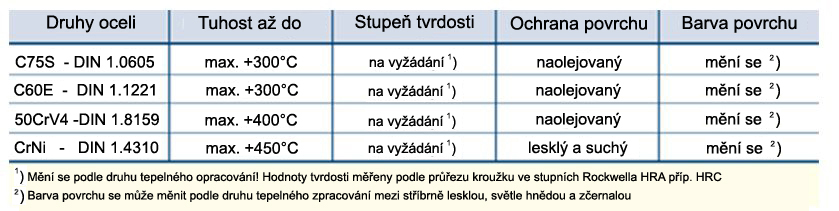

Materiály kroužků

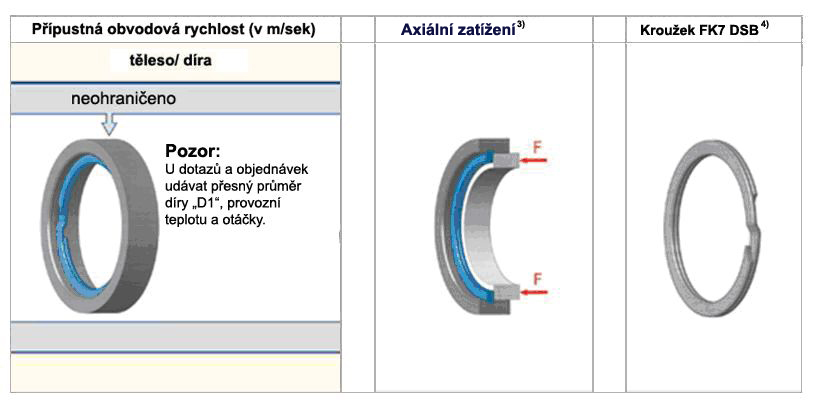

Axiální a/nebo radiální vůle:

Abychom zjistili axiální zatížitelnost bezpečnostních kroužků, musí být provedeny střižné zkoušky za provozních podmínek. Jestliže během provozu dojde k nekontrolovaným axiálním nárazům přilehlých konstrukčních součástí proti lamelovým kroužkům (spojený účinek) nebo k extrémnímu kmitání konstrukčních součástí, nemůže už být bezpečné usazení bezpečnostních kroužků v drážce zaručeno.

Montážní pokyny:

Viz zde.

Objednací označení:

U dotazů a/nebo objednávek musí údaj průměru kroužku přesně souhlasit s průměrem D1 díry.

Provozní a montážní zkoušky:

Před sériovým použitím našich lamelových kroužků musí být každopádně provedeny provozní a montážní zkoušky za provozních podmínek, aby se stanovilo, zda je možno dosáhnout požadovaného těsnícího účinku.
