FK 3 IS – для общего машиностоения

Для валов

Применение простых колец с внутренним предварительным напряжением FK3 IS (3 кольца = 1 комплект)

Простые витые лепестковые кольца FK3 IS предназначены для жирового уплотнения подшипников скольжения и качения, и предохраняет против проникновения пыли и влаги из окружающей среды. Комбинированные комплекты колец FK3 IS (дополнительное уплотнение основного диаметра канавки) оптимизирует в результате повышенног обратного эффекта результаты уплотнения.

На основании простого монтажа в канавки предпочтиелен выбор FK3 AS или FK3 ASK перед выбором FK3 IS или FK3 ISK. Носитель кольца может быть из стали, чугуна, легких металлоа или пластмассы, в зависимости от способа использования и технической необходимости.

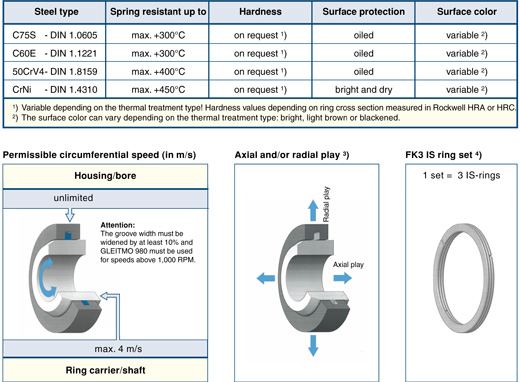

Материал колец

Асиальный и/или радиальный зазор:

Если в области кольца появляется аксиальный зазор, ширину канавки А разширить на двойную величину зазора. Появляется радиальный зазор, основной диаметр канавки D2 уменьшить на величину зазора. Если не выполнить эти условия, может произойти повреждение конструкции. Рекомендуем выдерживать допуска на ширину канавки.

Монтажные инструкции information:

Ст. сдесь.

Заказное обозначение:

В вопросах и/или техническом задании необходимо указывать данные о диаметре кольца точно соответствующие диаметрам вала D1. Кольца могут быть заказаны по одному или в комплекте (1 комплект = 3 кольца IS).

Производственные и монтажные испытания:

Перед серийным использованием наших лепестковых колец обязательно должны быть проведены производственные и монтажные испытания в производственных условиях, что бы установить возможность достижения требуемого уплотняющего эффекта.
