FK 6 ASD – двойные лепестковые уплотняющие кольца

Для отверстий

Применение двойных колец FK6 ASD с внешним предварительным напряжением (2 кольца = 1 комплект)

В отличии от простых витых лепестковых колец FK 3, лепестковы кольца FK 6 имеют два витка. Эти кольца служад для жирового уплотнения в подшипниках скольжения и качения. Они применяются как защитное уплотнение перед радиальными уплотняющими кольцами. У лепестковых колец FK 6 определены специальные требования на уплотнение в отношении выхода жира и против проникновения пыли, грязи и приникновения воды. Лепестковые кольца FK 6 отличаются от колец FK 3 ровномерным радиальным напряжением и отсутствием аксиальных отверстий. Комбинированные комплекты колец FK 6 ASKD (дополнительное уплотнение основного диаметра канавки) оптимизирует в результате повышенног обратного эффекта результаты уплотнения.

На основании простого монтажа в канавки предпочтиелен выбор F ASD или ASKD перед выбором ISD или ISKD. Носитель кольца может быть из стали, чугуна, легких металлоа или пластмассы, в зависимости от способа использования и технической необходимости.

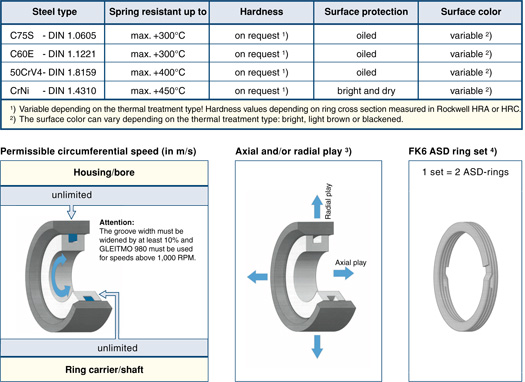

Материал колец

Асиальный и/или радиальный зазор:

Если в области кольца появляется аксиальный зазор, ширину канавки А разширить на двойную величину зазора. Появляется радиальный зазор, основной диаметр канавки D2 уменьшить на величину зазора. Если не выполнить эти условия, может произойти повреждение конструкции. Рекомендуем выдерживать допуска на ширину канавки.

Монтажные инструкции information:

Ст. сдесь.

Заказное обозначение:

В вопросах и/или техническом задании необходимо указывать данные о диаметре кольца точно соответствующие диаметрам D1 корпуса или вала. Кольца могут быть заказаны по одному или в комплекте (1 комплект = 2 кольца ASD).

Производственные и монтажные испытания:

Перед серийным использованием наших лепестковых колец обязательно должны быть проведены производственные и монтажные испытания в производственных условиях, что бы установить возможность достижения требуемого уплотняющего эффекта.
