FK 6 ISKD – двойные лкпестковы уплотняющие кольца

Для валов

Применение комбинированных двойных колец FK6 ISKD с внутренним предварительным напряжением (3 кольца=1 комплект)

Двойные витые лепестковые кольца FK6 ISKD предназначены для жирового уплотнения подшипников скольжения и качения, и предохраняет против проникновения пыли и влаги из окружающей среды когда необходимы повышенные требования к уплотнениям. Дополнительное уплотнение основного диаметра канавки оптимизируется в результате повышенног обратного эффекта уплотнения.

На основании простого монтажа в канавки предпочителен выбор FK6 ASD или FK6 ASKD перед выбором FK6 ISD или FK6 ISKD. Носитель кольца может быть из стали, чугуна, легких металлоа или пластмассы, в зависимости от способа использования и технической необходимости.

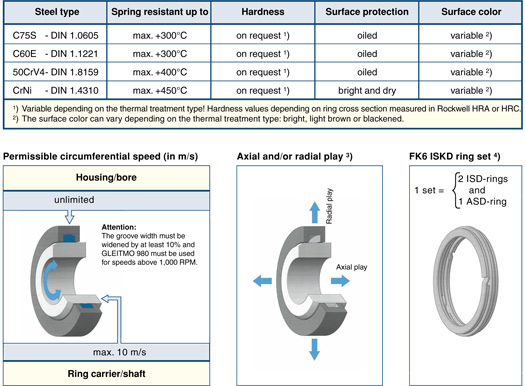

Материал колец

Асиальный и/или радиальный зазор:

Если в области кольца появляется аксиальный зазор, ширину канавки А разширить на двойную величину зазора. Появляется радиальный зазор, основной диаметр канавки D2 уменьшить на величину зазора. Если не выполнить эти условия, может произойти повреждение конструкции. Рекомендуем выдерживать допуска на ширину канавки.

Монтажные инструкции information:

Ст. сдесь.

Заказное обозначение:

В вопросах и/или техническом задании необходимо указывать данные о диаметре кольца точно соответствующие диаметрам D1 вала. Кольца могут быть заказаны по одному или в комплекте (1 комплект = 2 кольца ISD + 1 кольцо ASD ).

Производственные и монтажные испытания:

Перед серийным использованием наших лепестковых колец обязательно должны быть проведены производственные и монтажные испытания в производственных условиях, что бы установить возможность достижения требуемого уплотняющего эффекта.
